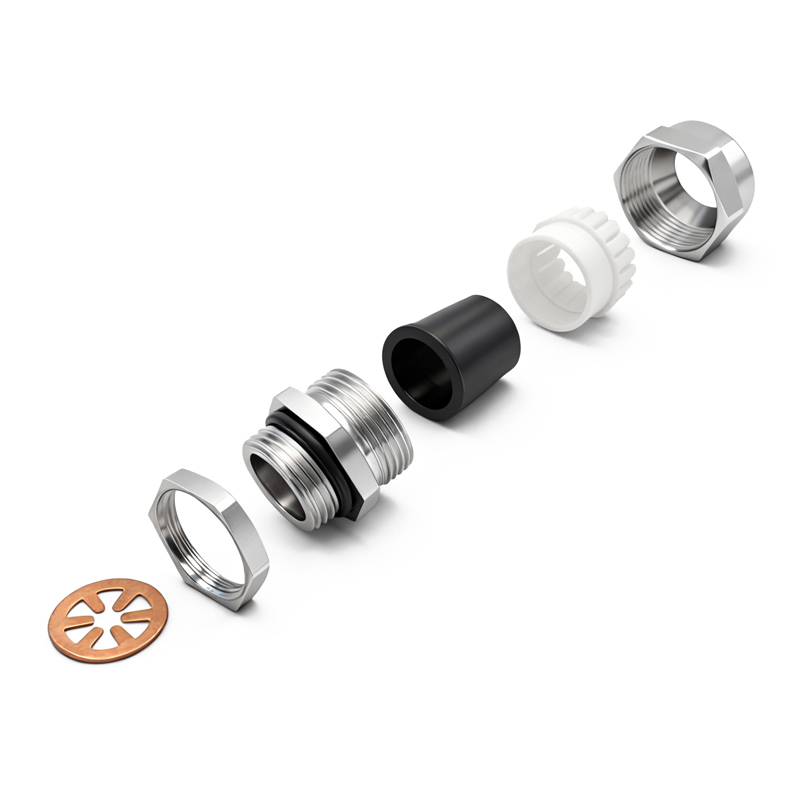

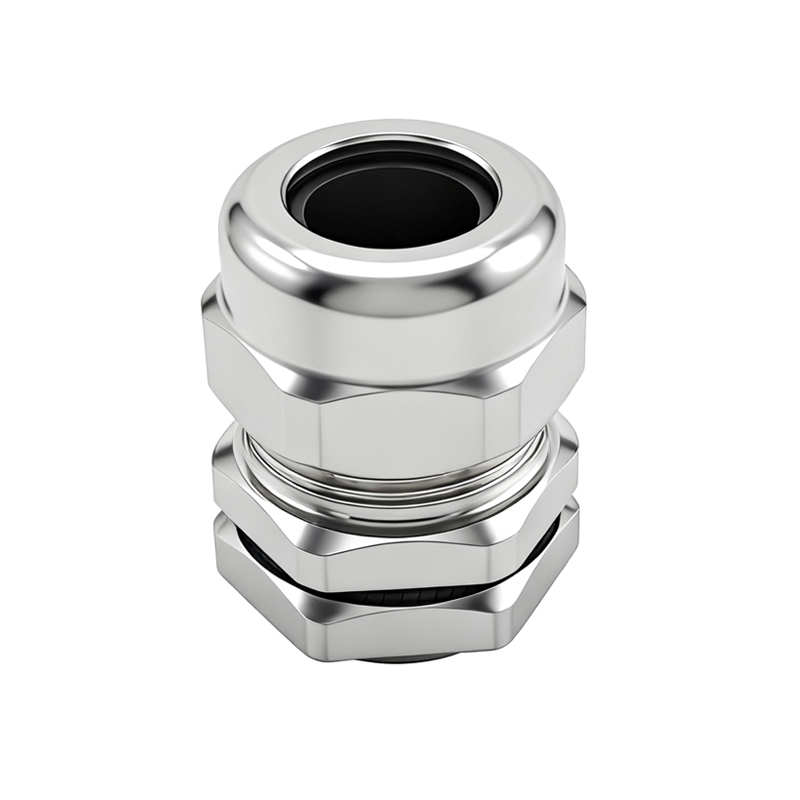

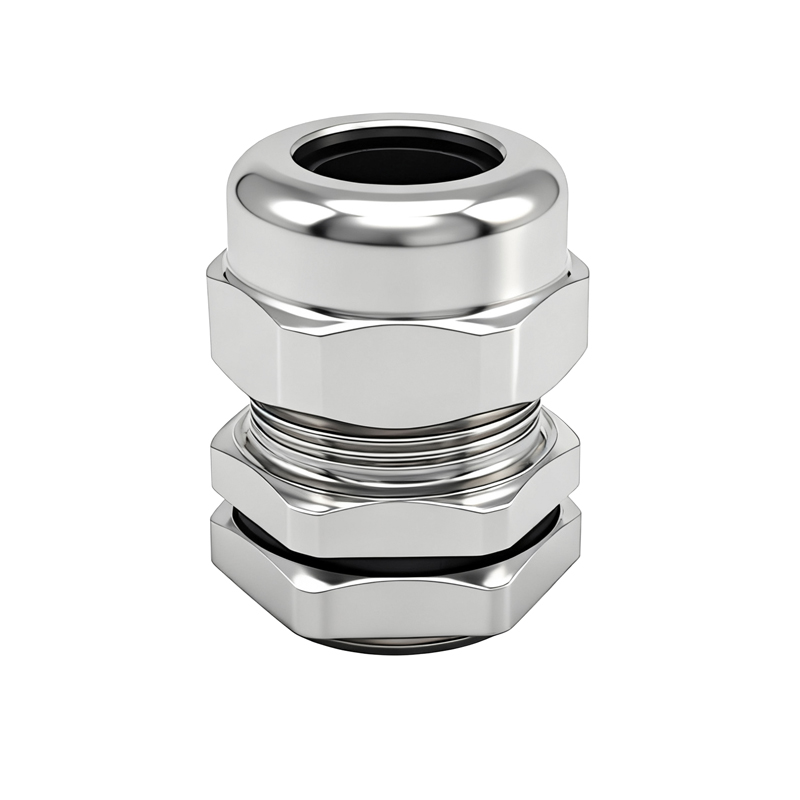

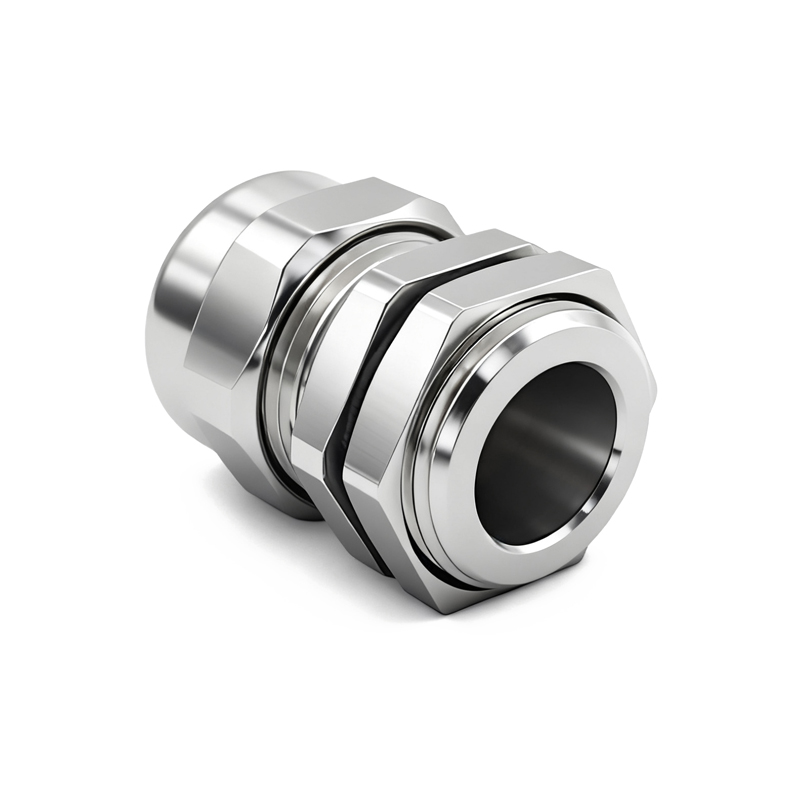

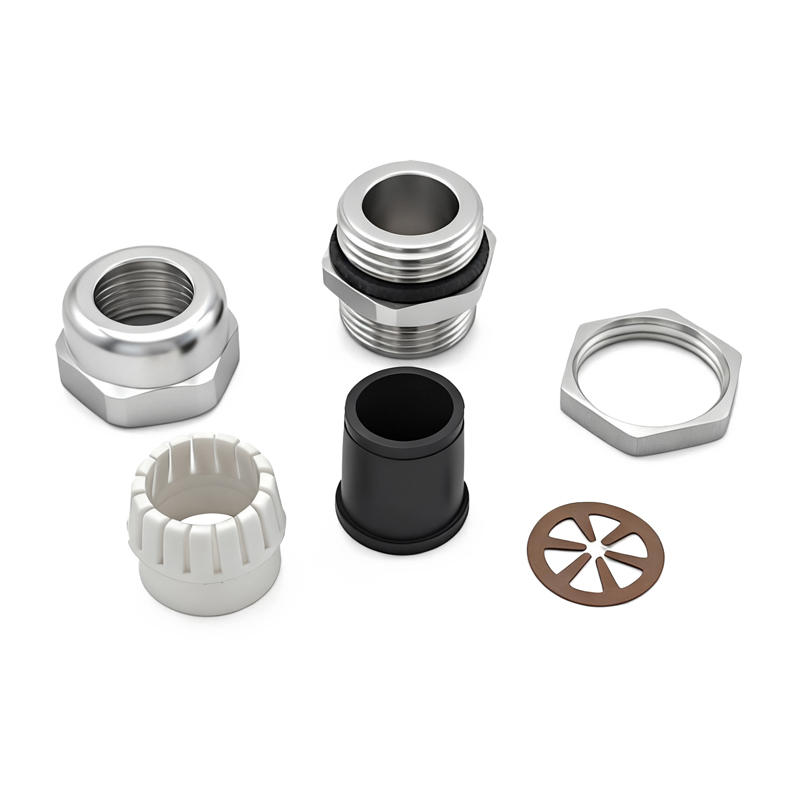

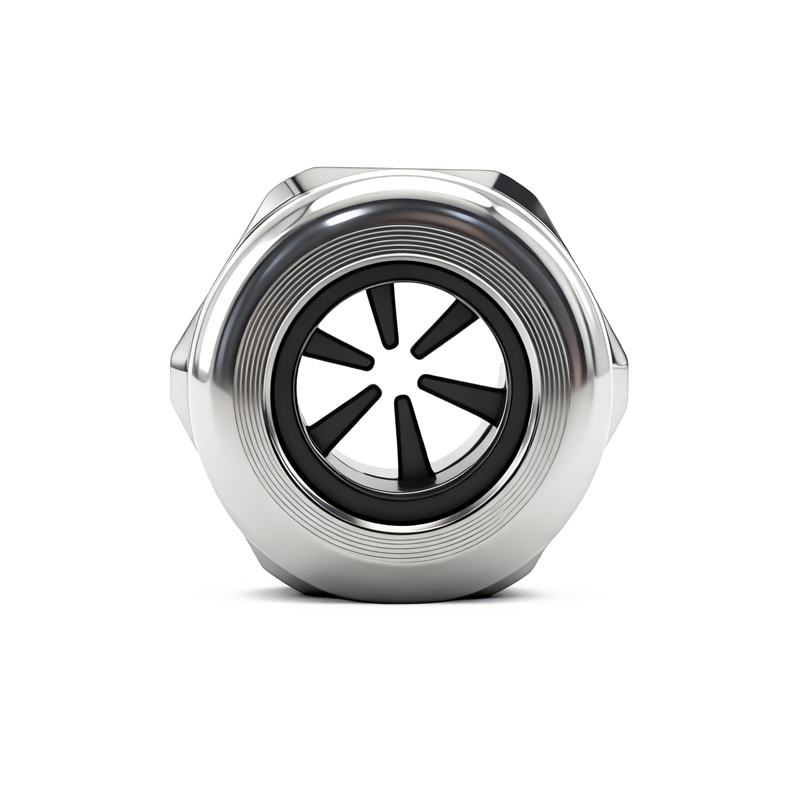

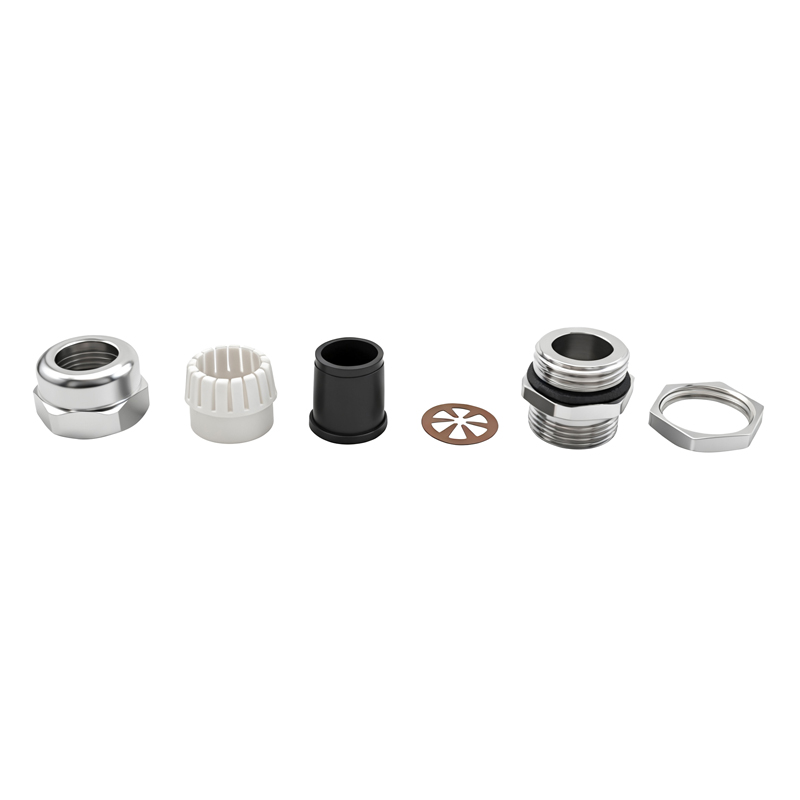

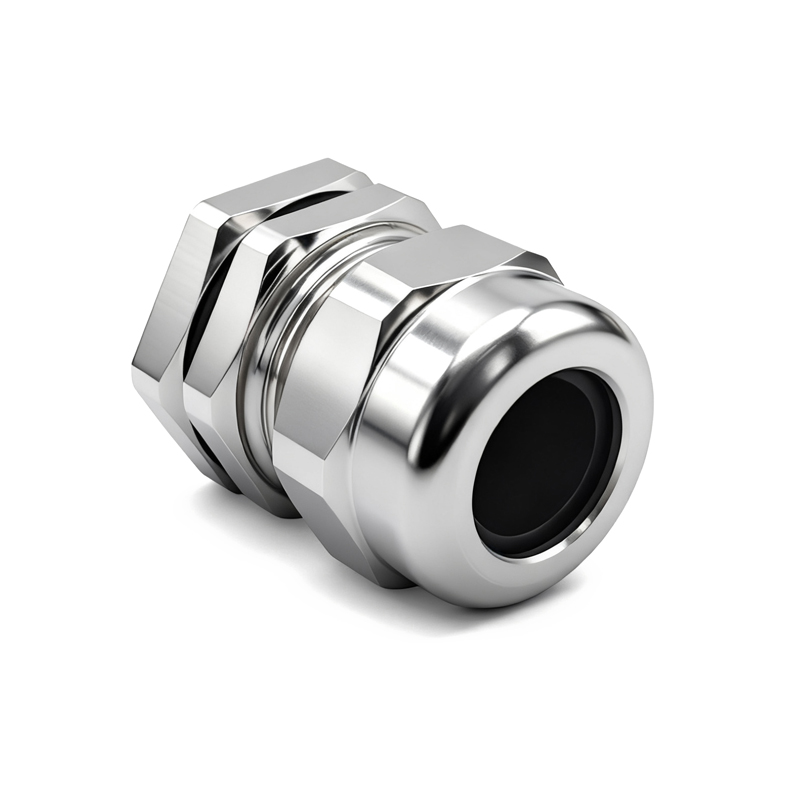

EMC电磁屏蔽电缆接头

材质：SS304/316L/镀镍黄铜

爪：PA66(尼龙)

密封件：丁晴橡胶

O型密封圈：dingqing

螺纹尺寸：M螺纹、 PG德制螺纹、 G英制螺纹、NPT 美制螺纹

工作温度：静态-40℃~+100℃，短时可达最高可达+120℃。

防护等级：IP 66

联系我们现在咨询

产品描述

技术参数

IP68级别防护密封性更好，良好的密封性能可以阻隔外界的水滴、水源、水汽ip68防水等级是你的放心之选

五大功能防护强大性能，防水|耐酸碱|抗盐雾|防尘|高绝缘

不锈钢材质坚固更可靠，外表光泽|螺纹顺畅|高韧性|抗压力强使用坚固可靠，使用寿命长

产品的使用应用领域，广泛应用于基站通讯、新能源汽车仪器仪表类、自动化行业等领域

规格齐全都可定制人性化设计|安装便捷|省时省力|多规格可选适用于各种使用情景

型号 Model	规格 Specification	卡口范围(mm) Clamping Range	螺纹外径 AG (mm)	螺纹长度 GL (mm)	总高 H(mm)	扳手尺寸 Wrench Size (mm)
YKWS/B-EMC-M12	M12x1.5	3~6.5	12	6.5	19	14
YKWS/B-EMC-M12	M12x1.5	4~8	12	8	19	17/14
YKWS/B-EMC-M16	M16x1.5	3~6	16	8	20	18
	M16x1.5	4~8	16	8	20	18
	M16x1.5	5~10	16	8	21	20/18
YKWS/B-EMC-M18	M18x1.5	5~10	18	8	21	20
YKWS/B-EMC-M20	M20x1.5	6~12	20	8	22	22
YKWS/B-EMC-M20	M20x1.5	10~14	20	8	23	24/22
YKWS/B-EMC-M22	M22x1.5	10~14	22	8	23	24
YKWS/B-EMC-M25	M25x1.5	10~14	25	9	25	24/27
	M25x1.5	12~16	25	9	27	27
	M25x1.5	13~18	25	9	27	30/27
YKWS/B-EMC-M32	M32x1.5(2)	15~22	32	10	29	35
YKWS/B-EMC-M32	M32x1.5(2)	18~25	32	10	31	40/35
YKWS/B-EMC-M40	M40x1.5(2)	18~25	40	11	31	40/45
	M40x1.5(2)	22~30	40	11	35	45
	M40x1.5(2)	25~33	40	11	37	50/45
YKWS/B-EMC-M50	M50x1.5(2)	32~38	50	13	37	57/55
YKWS/B-EMC-M63	M63x1.5(2)	37~44	63	14	38	64/68
YKWS/B-EMC-M63	M63x1.5(2)	42~52	63	14	38	78/68
YKWS/B-EMC-M72	M72x1.5(2)	42~52	72	16	42	78
YKWS/B-EMC-M80	M80x1.5(2)	55~62	80	18	45	88

型号 Model	规格 Specification	卡口范围(mm) Clamping Range	螺纹外径 AG (mm)	螺纹长度 GL (mm)	总高 H(mm)	扳手尺寸 Wrench Size (mm)
YKWS/B-EMC-PG7	PG7	3~6.5	12.5	8	19	14
YKWS/B-EMC-PG7	PG7	4~8	12.5	8	19	17/14
YKWS/B-EMC-PG9	PG9	3~6	15.2	8	20	18
	PG9	4~8	15.2	8	20	18
	PG9	5~10	15.2	8	21	20/18
YKWS/B-EMC-PG11	PG11	5~10	18.6	8	21	20
YKWS/B-EMC-PG13.5	PG13.5	6~12	20.4	8	22	22
YKWS/B-EMC-PG13.5	PG13.5	10~14	20.4	8	23	24/22
YKWS/B-EMC-PG16	PG16	10~14	22.5	9	23	24
YKWS/B-EMC-PG21	PG21	12~16	25	9	27	27
YKWS/B-EMC-PG21	PG21	13~18	25	9	27	30/27
YKWS/B-EMC-PG29	PG29	18~25	28.3	10	31	40/35
YKWS/B-EMC-PG36	PG36	25~33	32	11	37	50/45
YKWS/B-EMC-PG42	PG42	32~38	37	13	37	57/55
YKWS/B-EMC-PG48	PG48	37~44	47	14	38	64/68

型号 Model	规格 Specification	卡口范围(mm) Clamping Range	螺纹外径 AG (mm)	螺纹长度 GL (mm)	总高 H(mm)	扳手尺寸 Wrench Size (mm)
YKWS/B-EMC-NPT1/4	NPT1/4	3~6.5	13.16	8	19	14
YKWS/B-EMC-NPT1/4	NPT1/4	4~8	13.16	8	19	17/14
YKWS/B-EMC-NPT3/8	NPT3/8	5~10	16.67	8	21	20
YKWS/B-EMC-NPT1/2	NPT1/2	6~12	20.96	8	22	22
YKWS/B-EMC-NPT1/2	NPT1/2	10~14	20.96	8	23	24/22
YKWS/B-EMC-NPT3/4	NPT3/4	10~14	26.45	9	25	24/27
	NPT3/4	12~16	26.45	9	27	27
	NPT3/4	13~18	26.45	9	27	30/27
YKWS/B-EMC-NPT1	NPT1	18~25	33.25	10	31	40/35
YKWS/B-EMC-NPT1 1/4	NPT1 1/4	25~32	41.9	11	37	50/45
YKWS/B-EMC-NPT1 1/2	NPT1 1/2	32~38	47.8	13	37	57/55
YKWS/B-EMC-NPT2	NPT2	37~44	59.6	14	38	64/68
YKWS/B-EMC-NPT2	NPT2	42~52	59.6	14	38	78/68

型号 Model	规格 Specification	卡口范围(mm) Clamping Range	螺纹外径 AG (mm)	螺纹长度 GL (mm)	总高 H(mm)	扳手尺寸 Wrench Size (mm)
YKWS/B-EMC-G1/4	G1/4	3~6.5	13.16	8	19	14
YKWS/B-EMC-G1/4	G1/4	4~8	13.16	8	19	17/14
YKWS/B-EMC-G3/8	G3/8	5~10	16.67	8	21	20
YKWS/B-EMC-G1/2	G1/2	6~12	20.96	8	22	22
YKWS/B-EMC-G1/2	G1/2	10~14	20.96	8	23	24/22
YKWS/B-EMC-G3/4	G3/4	10~14	26.45	9	25	24/27
	G3/4	12~16	26.45	9	27	27
	G3/4	13~18	26.45	9	27	30/27
YKWS/B-EMC-G1	G1	18~25	33.25	10	31	40/35
YKWS/B-EMC-G1 1/4	G1 1/4	25~32	41.9	11	37	50/45
YKWS/B-EMC-G1 1/2	G1 1/2	32~38	47.8	13	37	57/55
YKWS/B-EMC-G2	G2	37~44	59.6	14	38	64/68
YKWS/B-EMC-G2	G2	42~52	59.6	14	38	78/68
注：依据客户安装要求，可提供螺纹长度GL加长以及螺纹定制 Note: According to customer installation requirements, thread length GL extension and thread customization can be provided
